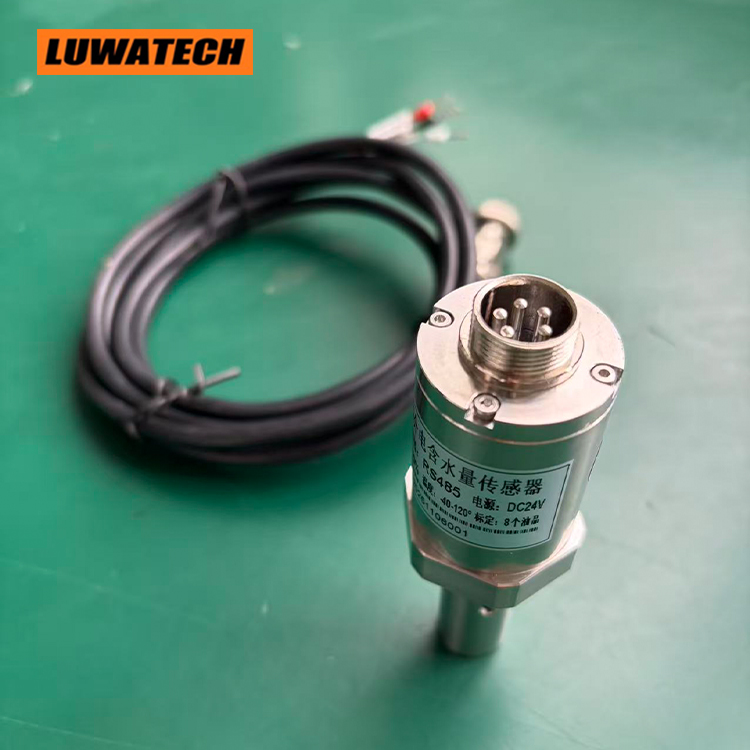

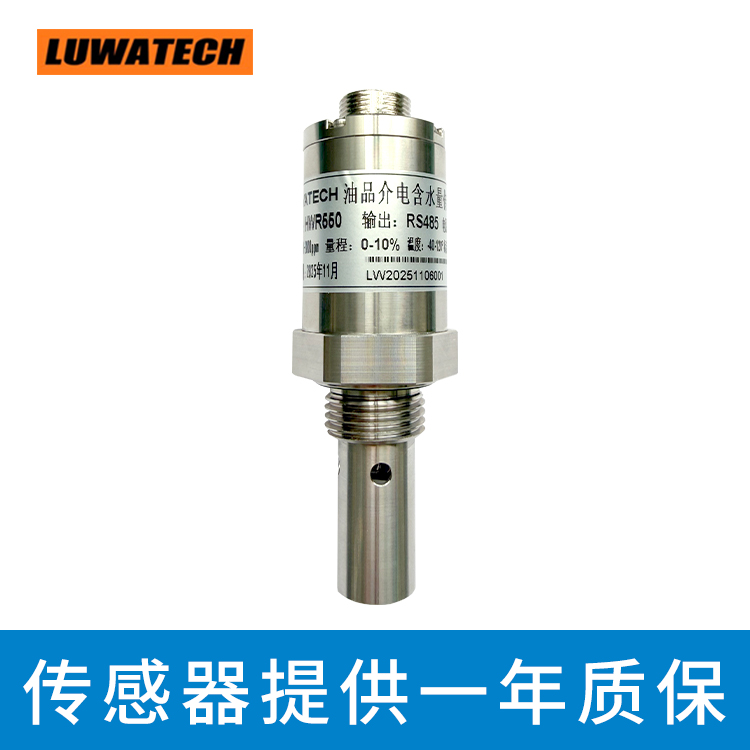

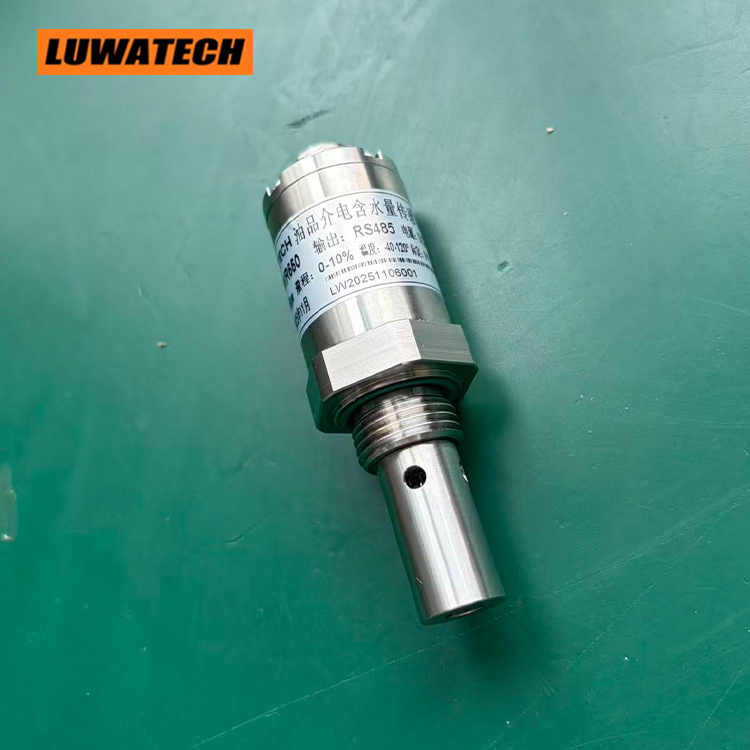

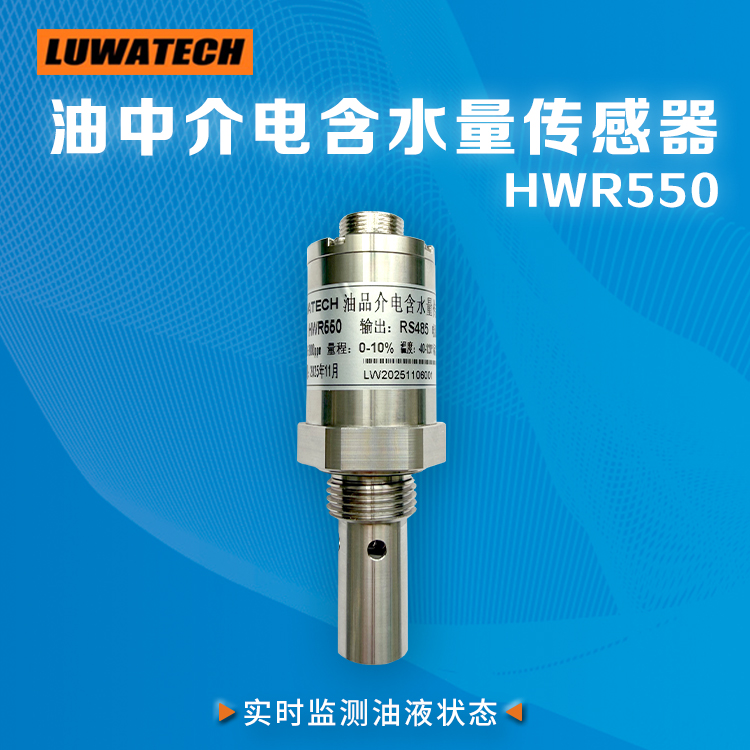

HWR550油中介電含水量傳感器

一、產品介紹

HWR550油中介電含水量五合一傳感器將特殊工藝制作而成的薄膜電容和叉指電容集成于一體，實時捕捉油水混合物的電學特性變化，并通過高精度溫度探頭進行補償，經過優化算法獲取油中水分含量，同時實現了從微水（溶解水分）到高水（游離水、乳化水）的單傳感器精確監測方案。

二、主要特點

• 耐受各類油品

• 傳感器壽命達10年時間

• 高能效，工作電流小于5mA@24Vdc

• 水分活度測量達到±2%，溫度達到±0.3℃

• 全不銹鋼機身

• 防電源反接設計，工業隔離措施

• 9-36VDC寬電源輸出，滿足各類應用場合

• G1/2” BSP標準接口，最優長度，易于安裝

• 就地?cái)?shù)字輸出與校準接口，現場完成傳感器校準

• 內置多種油品校準曲線

三、技術參數

溫度

測量范圍：-40 ... 120 °C

精度（at +25 °C）：± 0.3°C

分辨率：0.1°C

水活性

測量范圍：0 … 1 aw

測量精度：0 … 0.6     ±0.02 aw，0.6 … 1     ±0.03 aw

分辨率：0.001 aw

溶解水分（依據不同油品進行標定，并寫入溶解水分油品系數）

測量范圍 ：0…2000ppm 或定制

測量精度：± 10 % or 10ppm 二者取大者

分辨率：1ppm

介電常數

測量范圍：1…6

測量精度：± 0.1

分辨率：0.001

游離水、乳化水

測量范圍：0…10% 或定制

測量精度：± 0.5 %

分辨率：0.1%

其他

機械接口：G 1/2” ISO

信號輸出：RS485 MODBUS RTU

工作溫度（環境）：-40 ... +80 °C

容許油溫：-40 ... +80 °C

探頭容許工作壓力：20bar 其他壓力范圍請咨詢

探頭材料：316 & 304不銹鋼

防護等級：IP65

供電電源：10V-28V DC

供電電流：< 20mA@DC24V

變送器重量：200 g

包裝總重量：270g

包裝規格：紙盒 172×117×53 mm

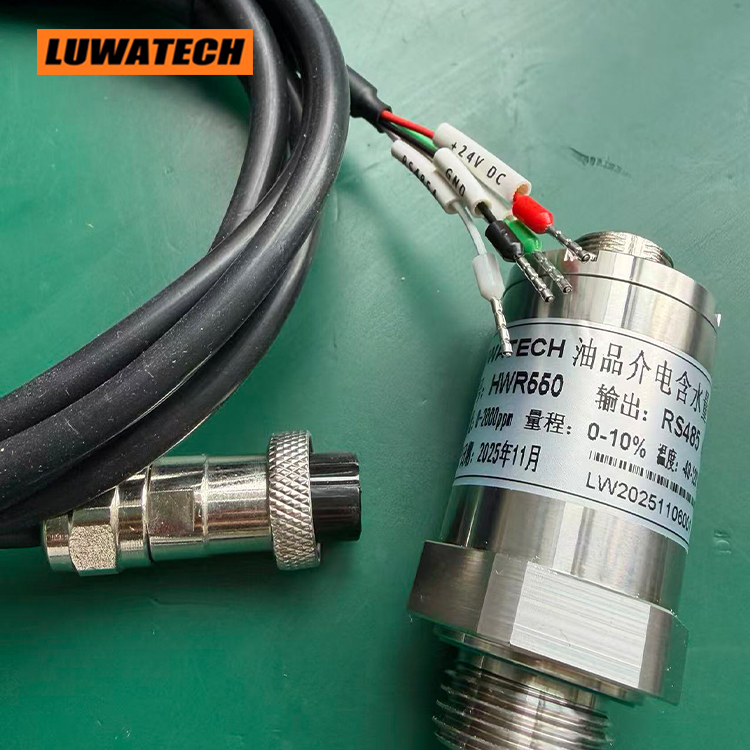

電纜規格：GX16，5芯

電纜長度：4芯2米，UL208664*22AWG

電磁兼容標準：EN61326-1，EN61000-3，EN61010 B級
